高压对应冷却软管的介绍和功能比较

2020/06/12
您是不是对冷却软管的管道布局和安装的作业性感到困扰呢？
在这篇报道中，我们将聚焦于冷却软管，向有烦恼的各位进行介绍

COMINIX处理厂家的高压冷却软管

瑞士式自动车床、狭窄的车床、或有干涉的加工
为您介绍能满足详细需求的产品阵容。

目录
1.本记事目的
2.一般的高压对应冷却软管
3.特固克•UTILIS的简单安装项目
4.与现存的快速更换软管的不同、大小
5.特固克和UTILIS的快速更换软管的不同？

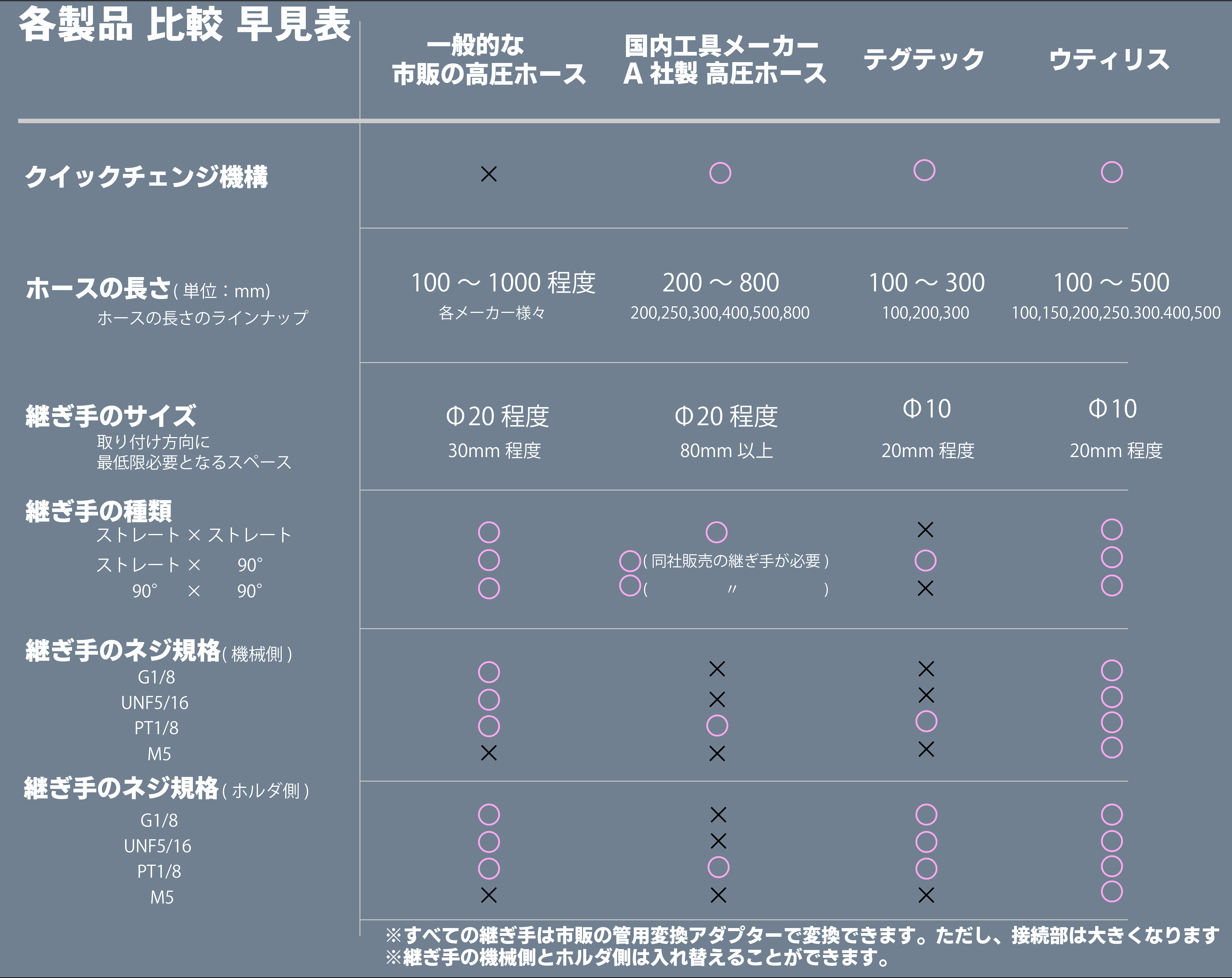

6.各产品的特征•一览表
7.本记事的解说动画
8.特固克•UTILIS的产品阵容

1.本记事目的

在自动车床和狭窄的车床上，在有限的机床空间里如何配置冷却软管？经常会有烦恼。
为了延长寿命，本想研究通过切断、切槽加工和外径加工导入内部给油刀杆，但由于机械方面的干涉无法使用，或是已经采用的内部给油刀杆用软管夺走了机内的空间。
解决布局问题，一旦安装软管，由于软管的原因，在刀片交换时拆掉刀杆是非常麻烦的，所以一触就能取下的快速更换软管很受欢迎。但是现有的单触式由于那个机构的原因接头本身变大了，干涉工作等原因所以不能使用...

这是针对解决一个问题就会出现一个问题的报道。

关于外部加油vs内部加油的验证，请浏览以前投稿过的铜管给油vs刀尖给油机构的记事。

2.一般的高压对应冷却软管的解说

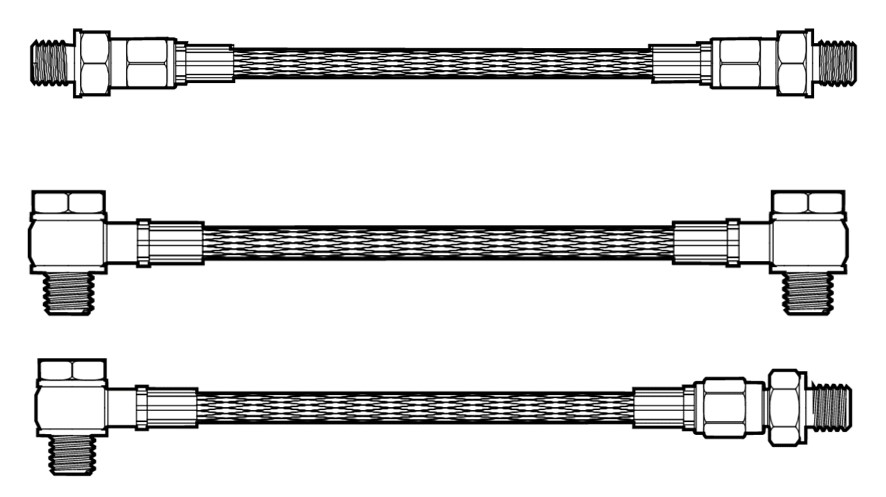

一般的冷却软管是将直筒型和90°角型的软管旋转，安装在刀杆和机器上。

软管长100mm~700mm、两端的螺纹部以G1/8或UNF5/16、PT1/8连接，大小为Φ20左右。

3.特固克•UTILIS的简单安装项目

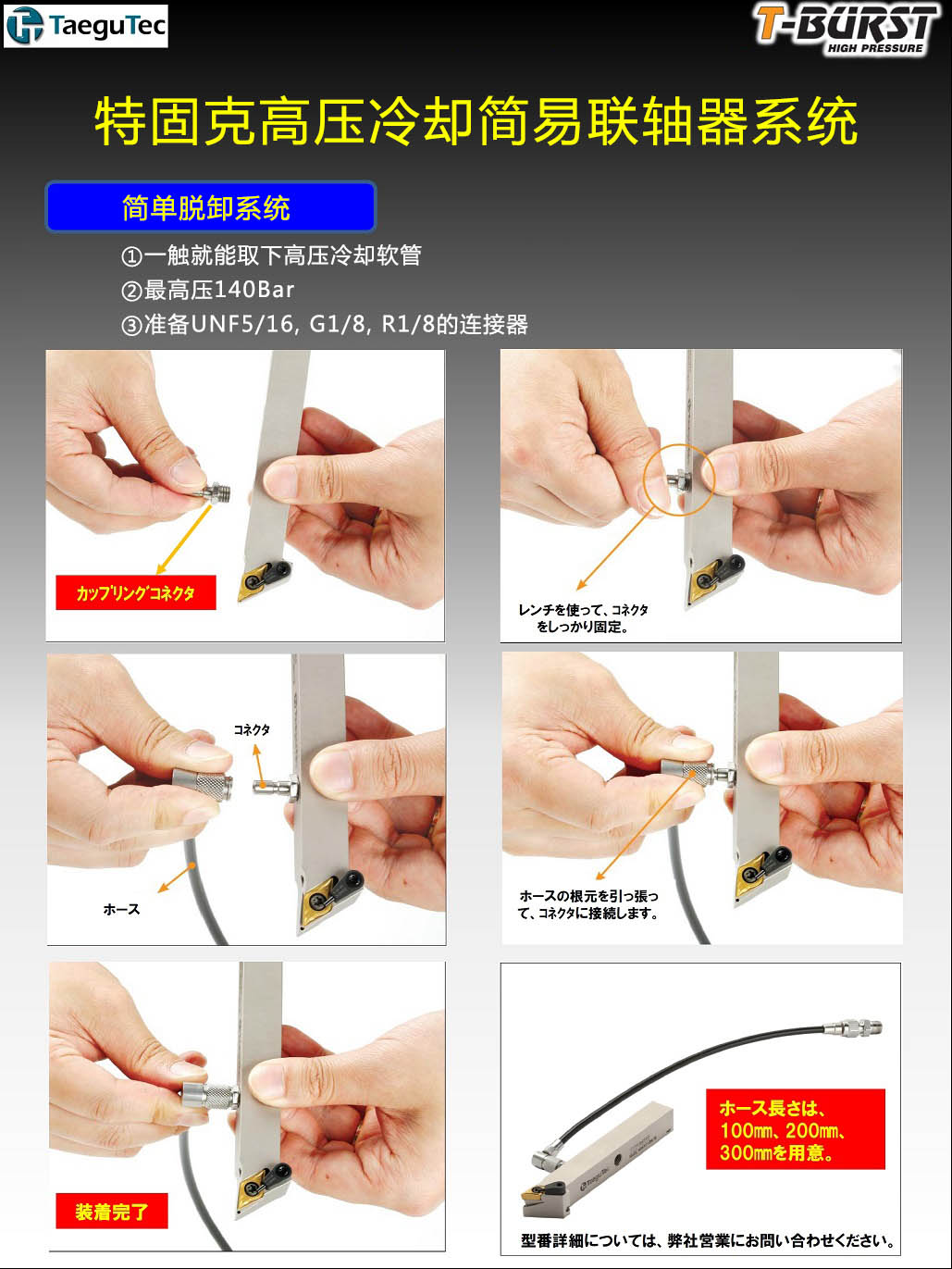

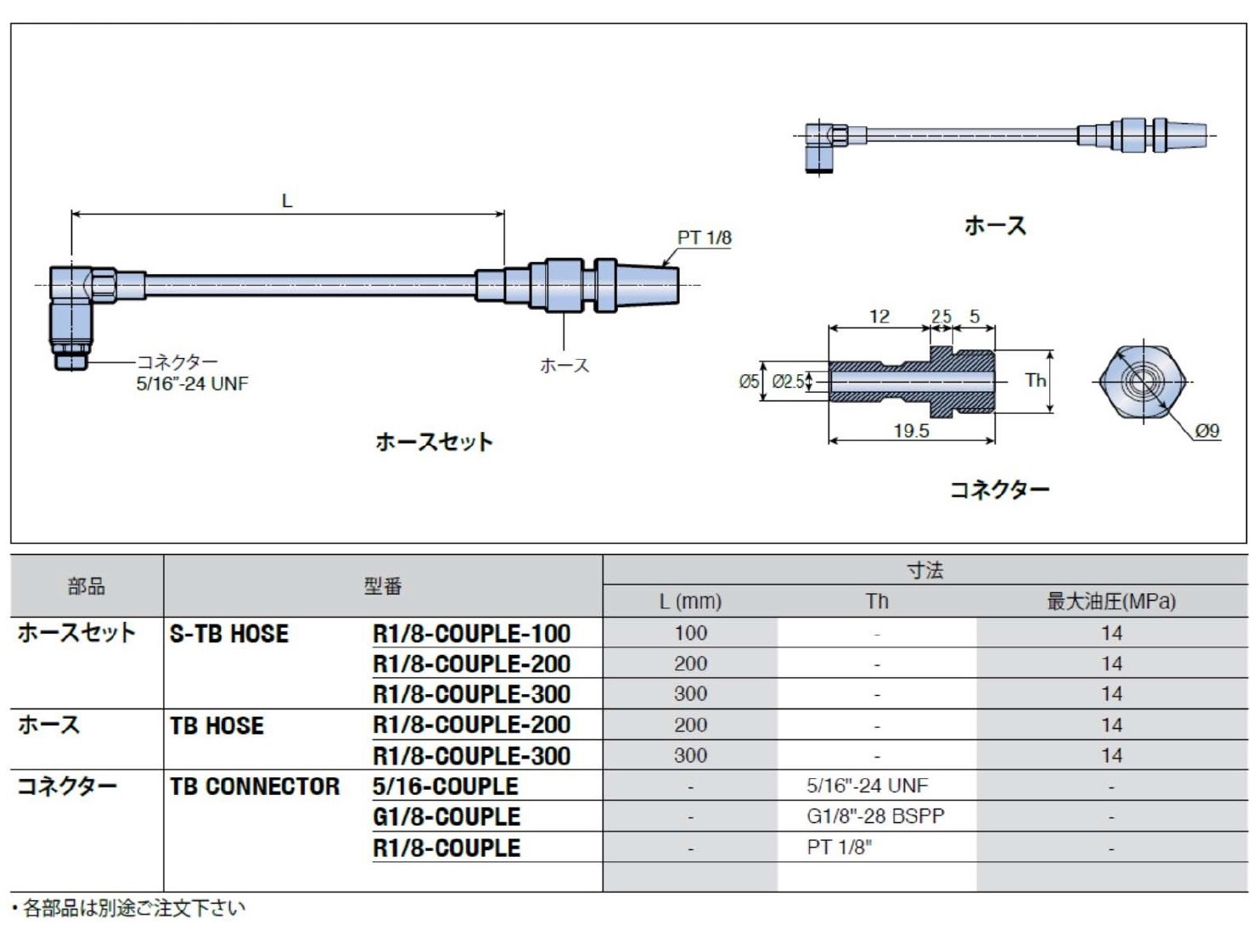

特固克的简易联轴器系统

因为拉出软管的轮子部分可以轻松地连接到连接器上，所以安装非常简单。今后不需要在狭窄的机器内连同刀杆一起转动软管。

•对应14Mph以内的高压

Cominix销售厂家的UTILIS的快速交换系统和特固克是同样的机构。

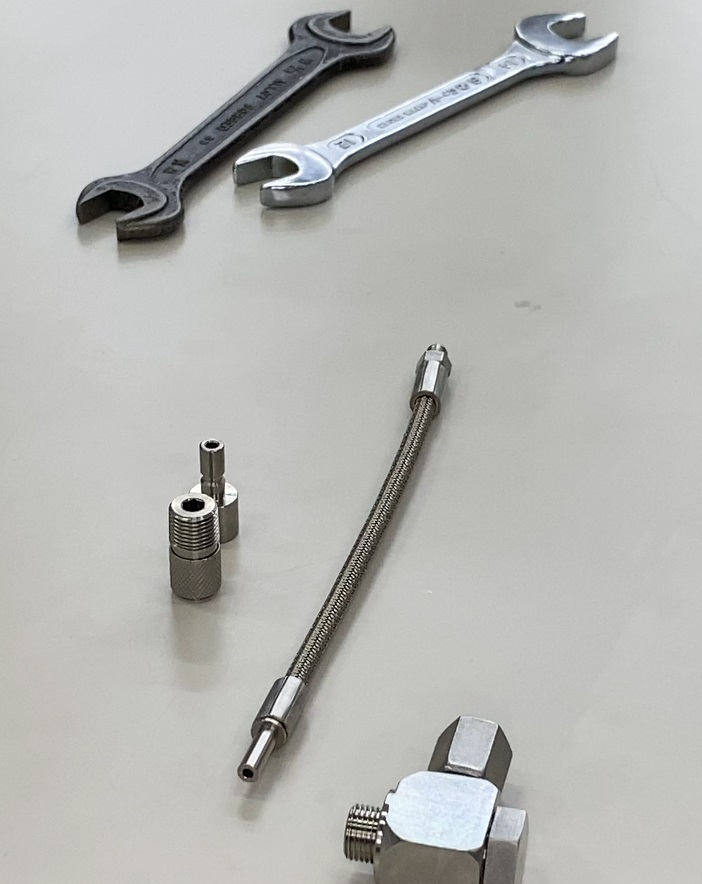

软管、接头、快速更换等各部件都是独立的，可以灵活应对各种状况。文章后半部分的视频里，介绍一下安装方法。

4.与现存的快速更换软管的不同、大小

在机器内的布局上，冷却软管占用了多少空间是非常重要的问题。

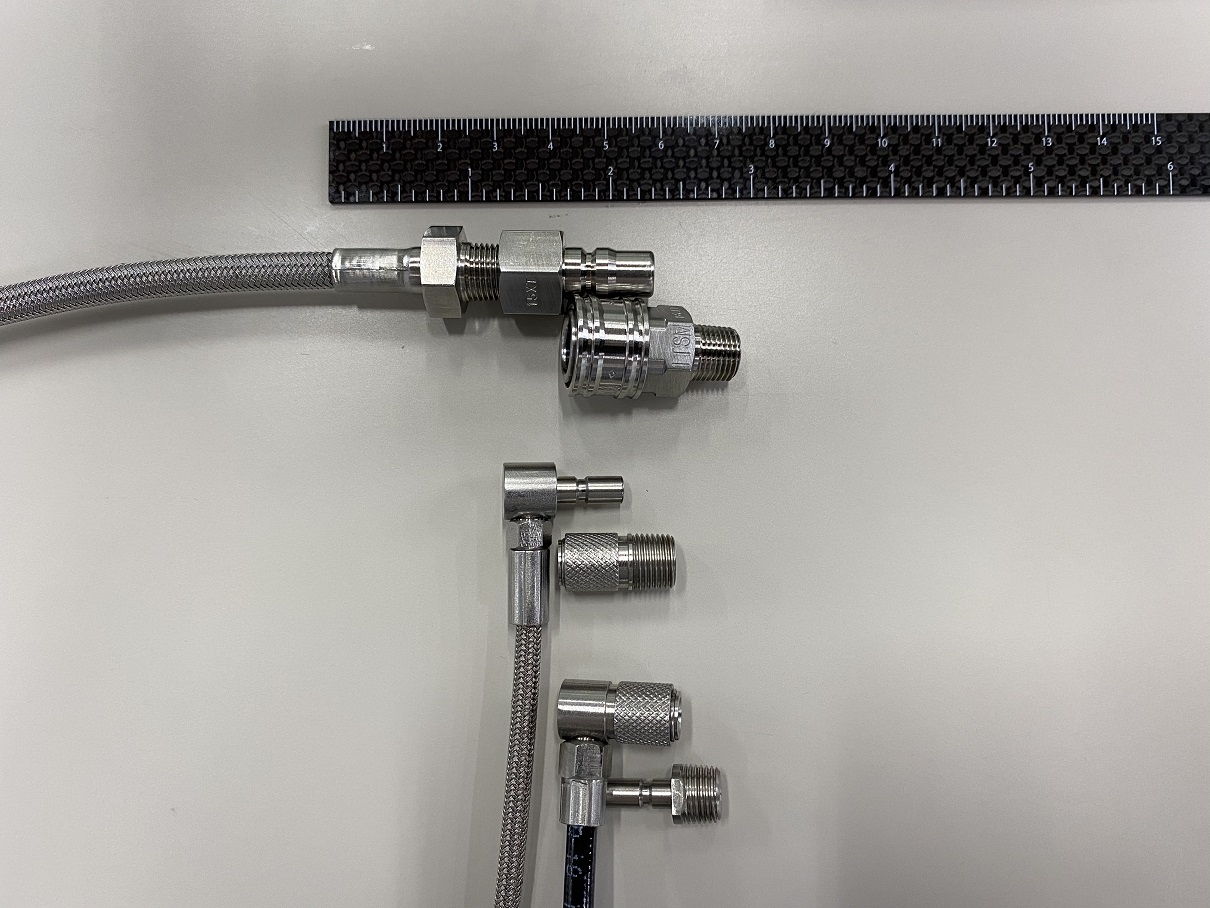

日本工具制造商也有带快速更换机构的软管（上层），为了这个机构，需要安装部至少80mm以上的空间。
UTILIS（中段）、特固克（下层）虽然是类似机构，但设计非常紧凑。

冷却软管体积大的话，小型～中型的自动车床内部给油刀杆不能相邻使用，也会干扰到主轴，有可能无法使用到切断的内部给油刀杆上。

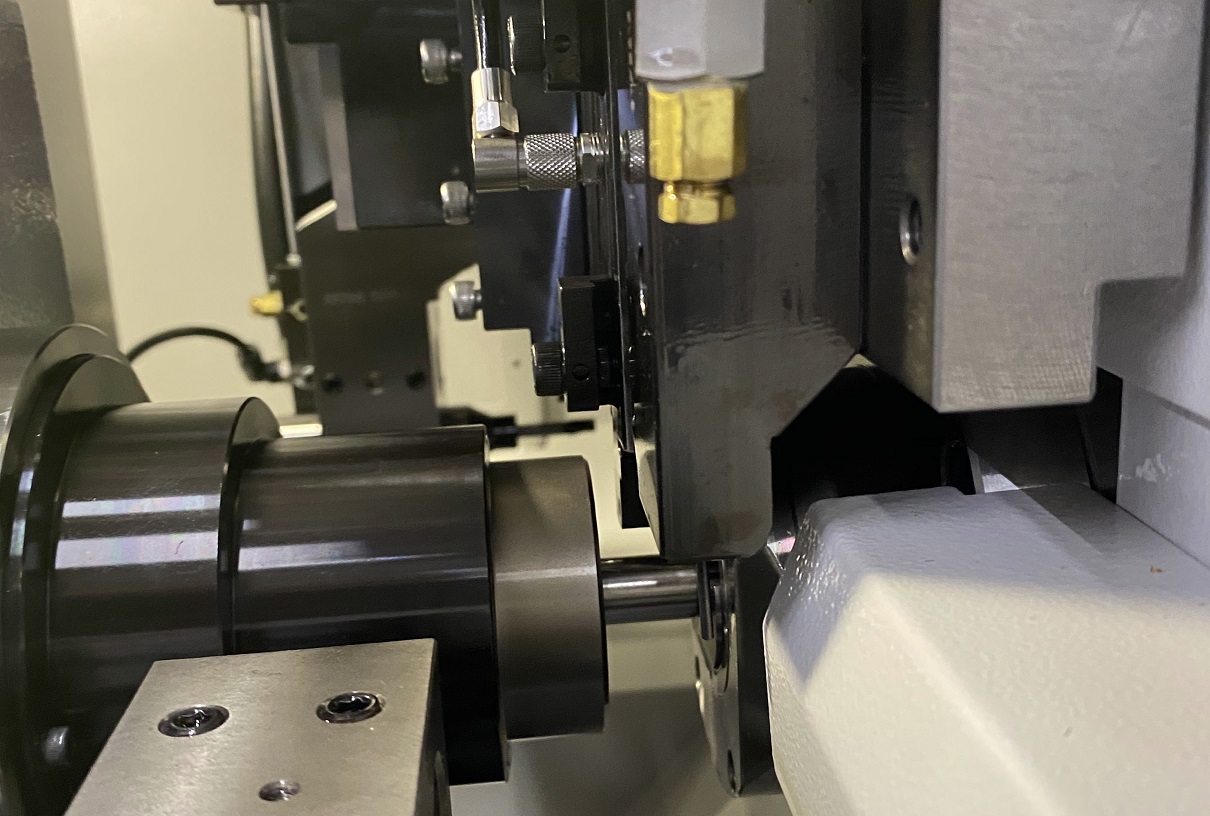

用自动车床进行实际解说

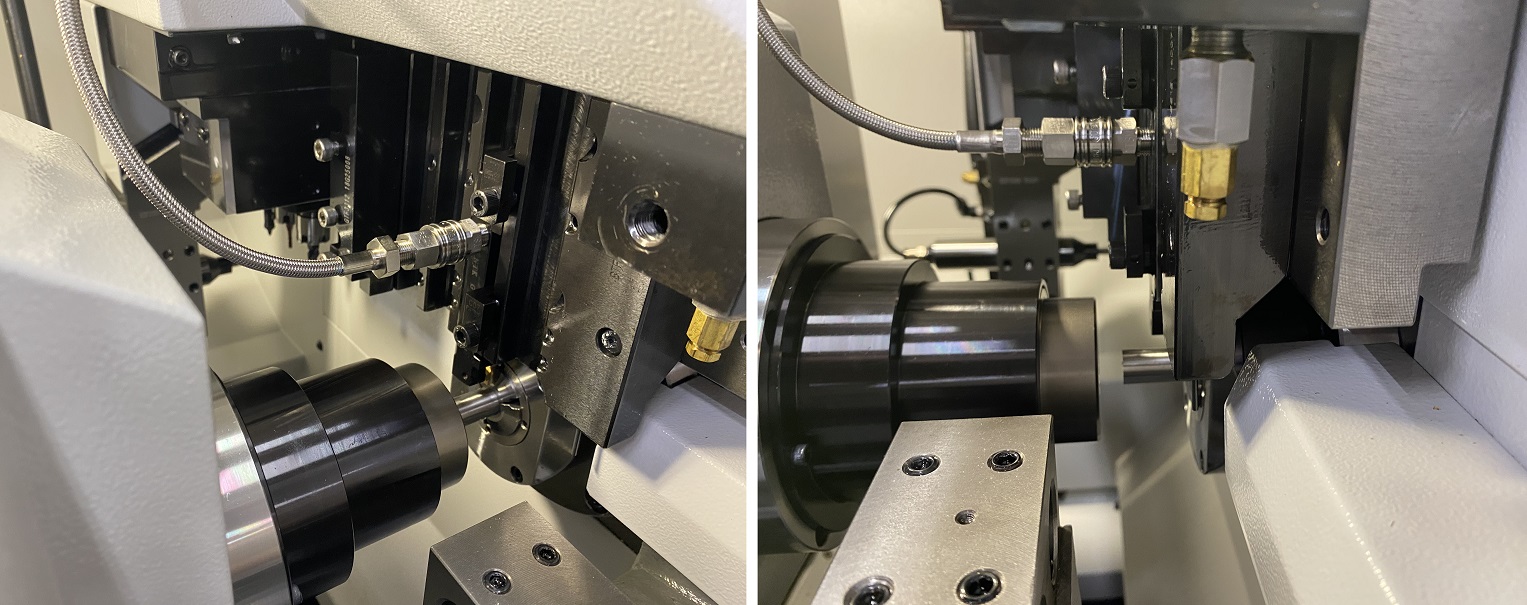

使用日本工具制造商生产的快速更换软管时的软管布局
