经济型工件夹具的选择
2020/08/19
介绍YG-1的工件夹具，性能和阵容也进行了比较验证
YG-1刀具
YG-1给人一种实心铣刀和实心钻头厂家的印象
Cominix还备有YG-1制的ER工件夹具
比日本其他公司制造的工件夹具相比价格更便宜，性能究竟如何呢，我们试着进行了测试。
Cominix还备有YG-1制的ER工件夹具
比日本其他公司制造的工件夹具相比价格更便宜，性能究竟如何呢，我们试着进行了测试。
目录- 1.PR点1：价格优势
- 2.PR点2：充实的阵容
- 3.振幅精度
- 4.Vs日本厂家A社制工件夹具的比较测试报告
- 5.本记事汇总动画
- 6.样本
1.PR点1：价格优势

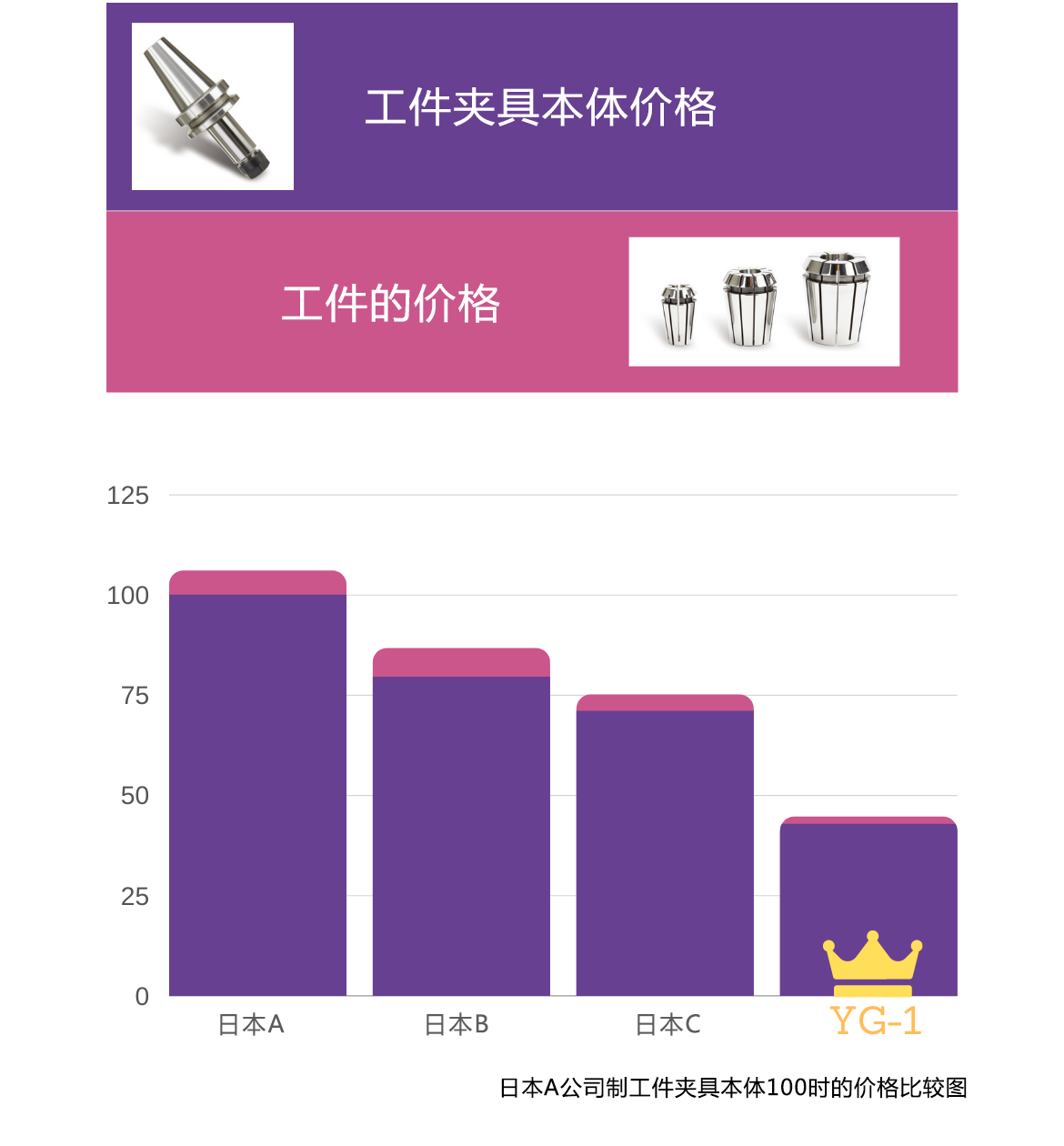

2面拘束的BT40中与ER20类似尺寸产品的比较
2.PR点2：充实的阵容

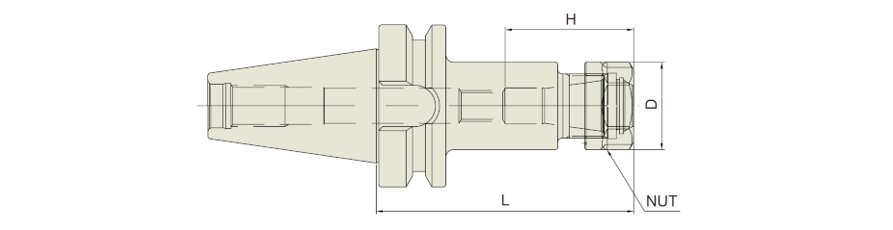

2面拘束的CBT30,40,50、
HSKA63,HSKA100为即时在库
HSKA63,HSKA100为即时在库

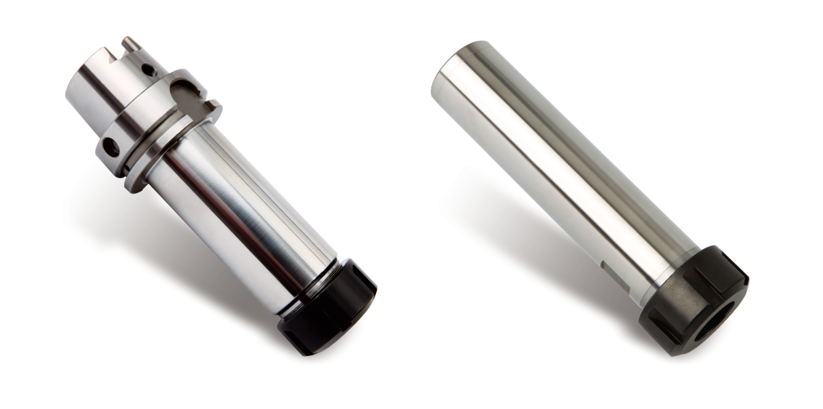

直发型也是即时在库。

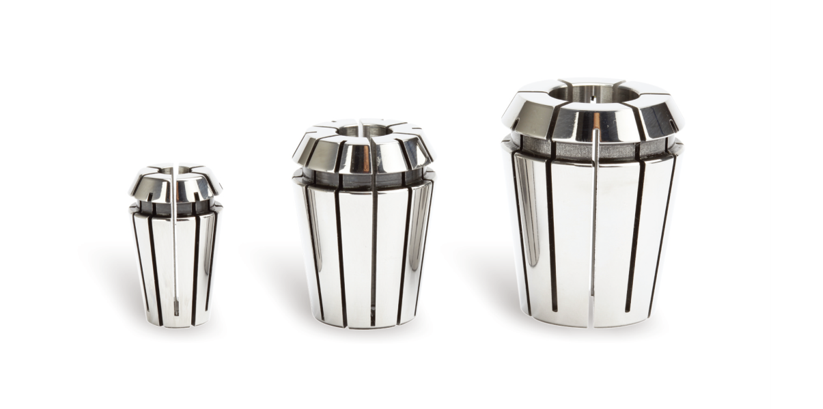

与其他公司兼容的ER夹具
尺寸ER11,16,20,25,32,40。
能够夹住Φ0.5-Φ30。
能够夹住Φ0.5-Φ30。
CBT50-ER20的话，长度阵容也丰富 L=90,105,120,135,165,200,250,300mm
（他公司参考）
日本厂家A公司制工件夹头：75，90，120，165，200，250mm
日本厂家A公司制工件夹头：75，90，120，165，200，250mm
3.振幅精度

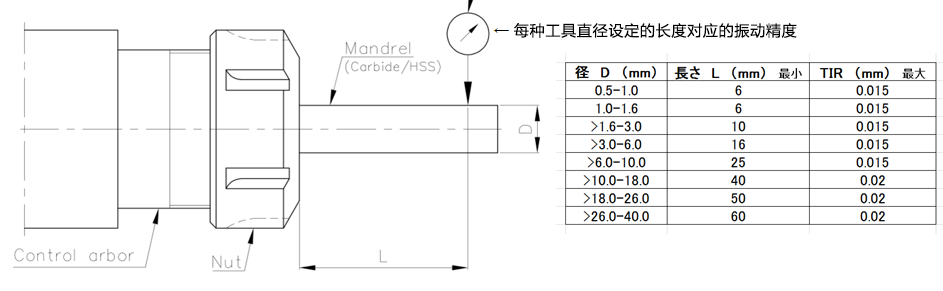

以每种工具直径设定的长度的振动精度来表示。
请注意，日本厂家大多记载为嘴角～μm，写法不同。
请注意，日本厂家大多记载为嘴角～μm，写法不同。
4.Vs日本厂家A公司制工件夹具的比较测试报告
与拥有良好振动精度的日本顶尖市场占有率的A公司制造的工件夹具进行比较。
确认在普通加工中可以正常使用，是否可以作为刀具成本降低方案来使用？是检查的目的。
确认在普通加工中可以正常使用，是否可以作为刀具成本降低方案来使用？是检查的目的。
结果：一般钢在一般加工条件下，可以和性能好的产品无大差别地使用。
以下为测试报告
加工设备

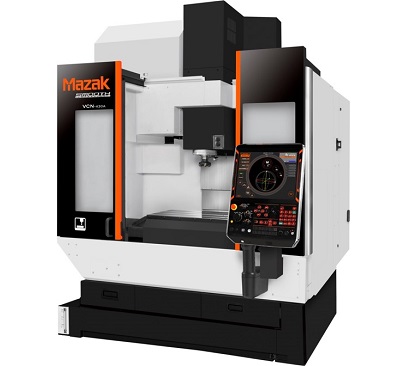

马扎克 VCN-430A(BT40)
马扎克 VCN-430A(BT40)
工件夹具状况

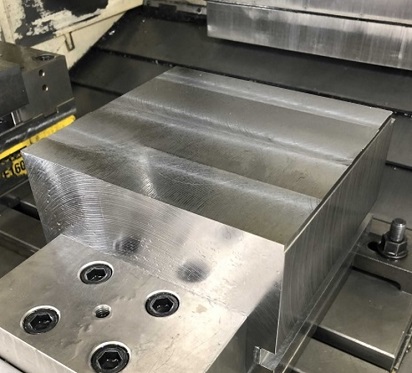

200x高30块状材料 材质：S50C
200x高30块状材料 材质：S50C
YG-1工件夹具
（型号：CBT40-ER32-75）
（型号：CBT40-ER32-75）

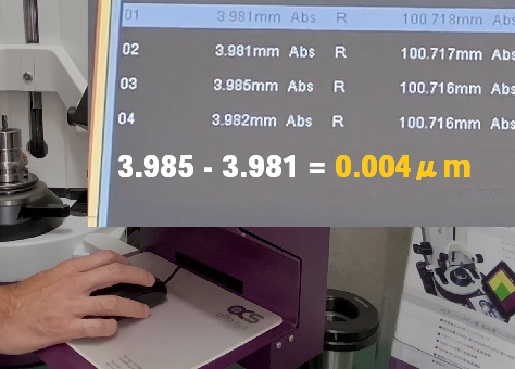

使用普通级工件，振幅12μm
他公司制工件夹具
（和YG-1同尺寸产品）
（和YG-1同尺寸产品）

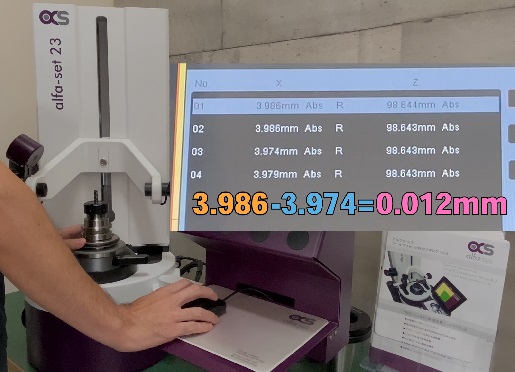

使用超精密级工件，振幅4μm

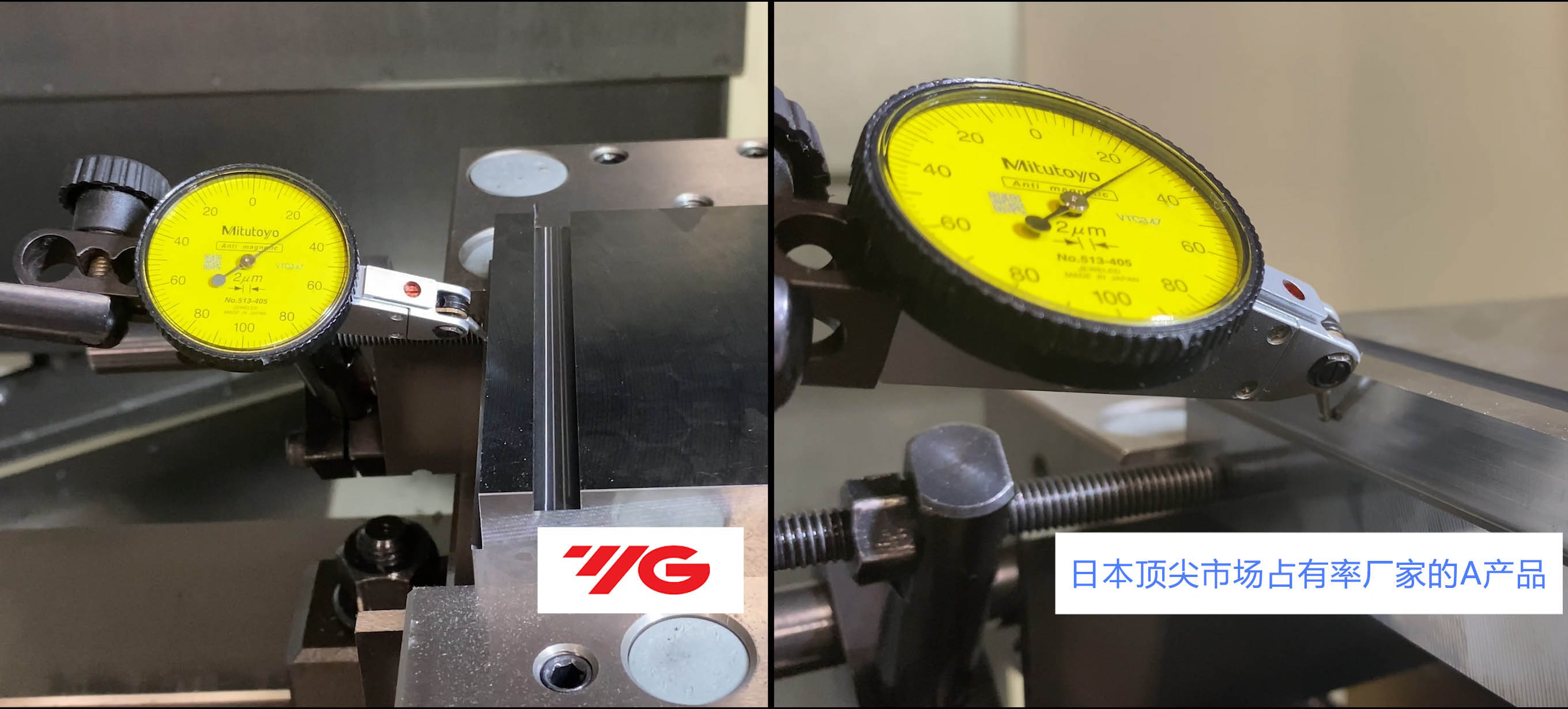

通过上下移动刻度盘检测规，可以看到侧面加工后的立壁精度。
在相似的壁面位置可以看到同样的倾向。
→侧面加工方面，与日本顶尖市场占有率厂商相比，几乎看不到由于工件夹具而产生的差异。
在相似的壁面位置可以看到同样的倾向。
→侧面加工方面，与日本顶尖市场占有率厂商相比，几乎看不到由于工件夹具而产生的差异。

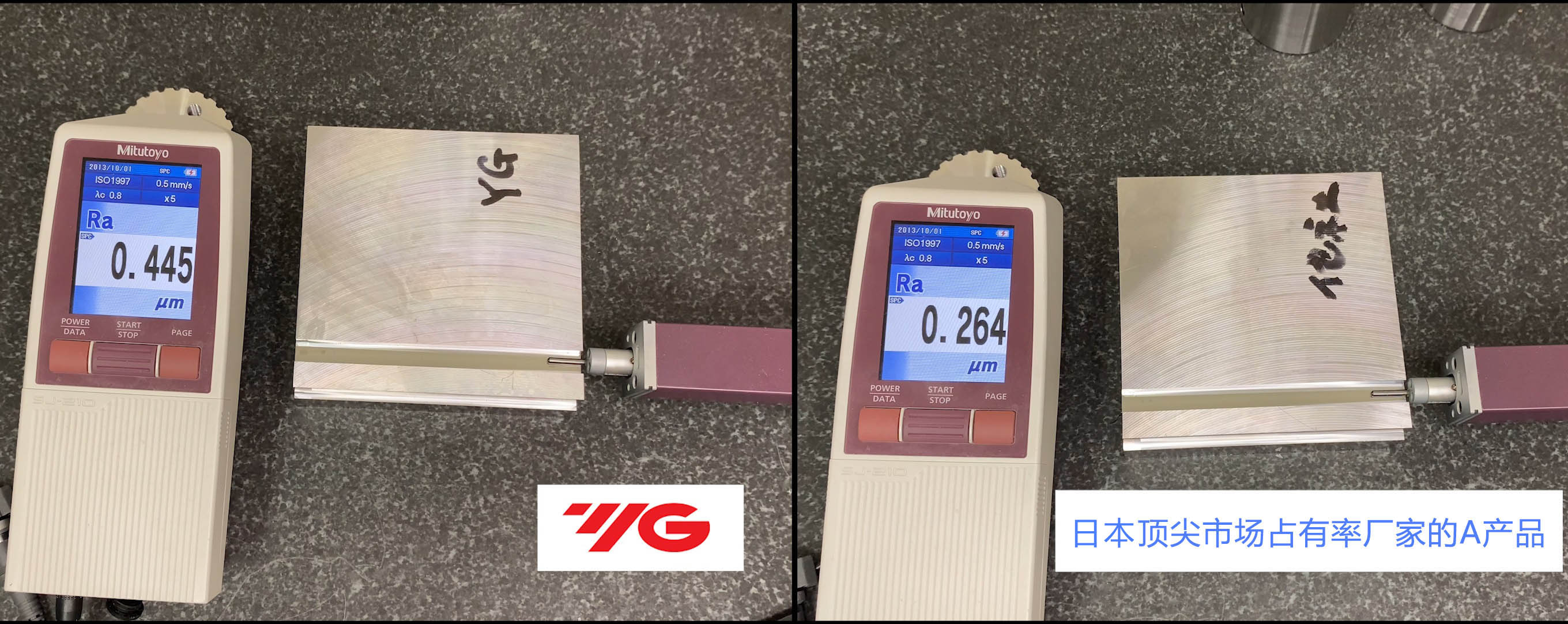

0.5D槽加工时底面粗糙度的测量。
虽然数值上有差异，但是根据测定位置的不同也有没有差别的部分。
→即使在0.5D的槽加工中，YG-1工件夹具也可以正常使用。
虽然数值上有差异，但是根据测定位置的不同也有没有差别的部分。
→即使在0.5D的槽加工中，YG-1工件夹具也可以正常使用。
